Thành phần

Tên gọi

Ký hiệu

Đơn vị

Thông số

ĐẶC ĐIỂM

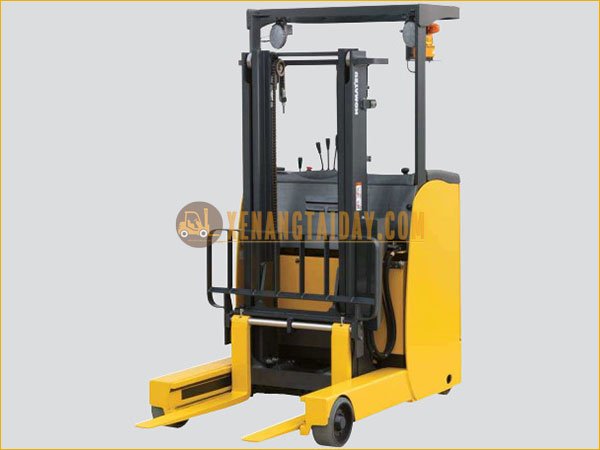

Model

FB10RL-15

Loại động cơ

Điện

Kiểu lái

Đứng lái

Sức nâng

Kg

1500

Tâm tải

mm

500

Khoảng cách từ cầu trước đến giàn nâng

mm

175

Chiều dài cơ sở (khoảng cách cầu trước đến cầu sau)

mm

1350

TRỌNG LƯỢNG

Tổng trọng lượng

Kg

2175

Phân bố tải trọng

Có tải

Cầu trước

Kg

3235

Cầu sau

Kg

440

Không tải

Cầu trước

Kg

940

Cầu sau

Kg

1235

LỐP XE

Loại lốp

Nhựa cứng

Kích thước lốp

Trước

254x114

Sau

360x180

Số lượng bánh xe (Trước/sau - x: bánh chủ động)

2/1x+2

Chiều rộng cơ sở trước (Khoảng cách 2 bánh trước)

b10

mm

975

Chiều rộng cơ sở sau (Khoảng cách 2 bánh sau)

b11

mm

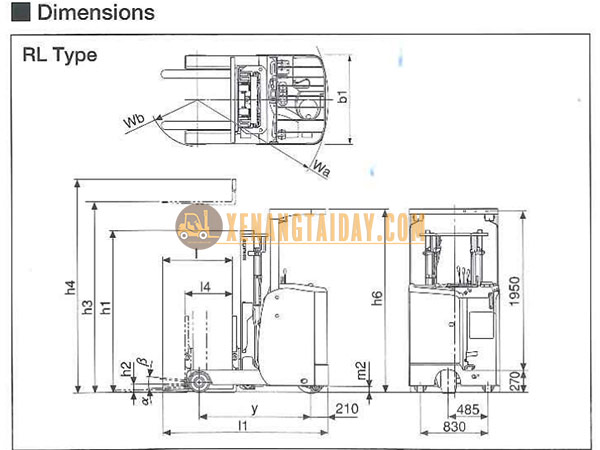

KÍCH THƯỚC

Góc nghiêng cột nâng

a/b

độ

3/5

Chiều cao cột nâng thấp nhất (chưa nâng)

h1

mm

1995

Khoảng nâng tự do

h2

mm

105

Chiều cao nâng

h3

mm

3000

Chiều cao giàn nâng tối đa

h4

mm

3935

Chiều cao cabin bảo vệ lái

h6

mm

2245

Chiều dài tổng thể (tính cả càng nâng)

l1

mm

2005

Chiều rộng tổng thế

b1

mm

1095

Chiều rộng càng nâng

b3

mm

750

Chiều rộng giữa hai bánh xe trước

b4

mm

752

Khoảng cách từ giàn nâng đến bánh trước

I4

mm

580

Khoảng cách từ tâm bánh trước đến cột nâng

m1

mm

75

Khoảng cách từ tâm bánh sau đến trục cơ sở

m2

mm

80

Bán kính quay vòng

mm

1560

VẬN HÀNH

Tốc độ vận hành (Có tải/Không tải)

km/h

9.5/10.5

Tốc độ nâng tải (Có tải/Không tải)

mm/s

320/540

Tốc độ hạ tải (Có tải/Không tải)

mm/s

460/550

Lực kéo tối đa (trong 3 phút)

N

5880

Khả năng leo dốc (trong 3 phút)

%

28

Phanh an toàn (Kiểu phanh/Điều khiển)

Cơ/Phanh đĩa

Phanh đỗ (Kiểu phanh/Điều khiển)

Cơ/Phanh đĩa

Hệ thống trợ lực lái

Lái điện

BÌNH ĐIỆN VÀ MOTOR

Motor lái (AC) (Trong 60 phút)

kW

4.5

Motor bơm (AC) (Trong 5 phút)

kW

9.0

Điện áp bình điện

V

48

Dung lượng bình điện nhỏ nhất

Ah/5hr

280

Dung lượng bình điện lớn nhất

Ah/5hr

390

Trọng lượng bình điện

Kg

495
