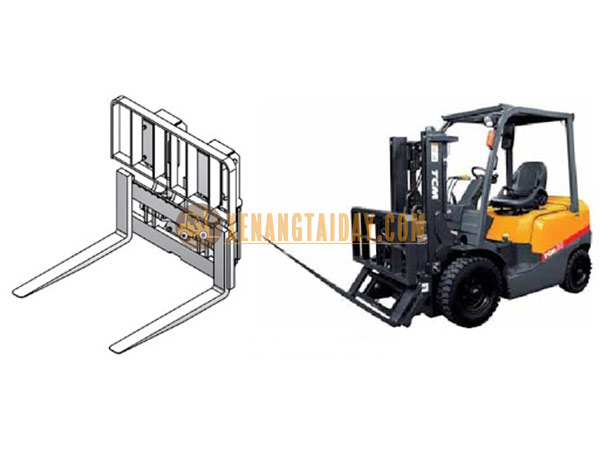

Bộ gật gù xe nâng (Hinged fork)

I. Giới thiệu về khái niệm và ứng dụng của chức năng gật gù ở xe nâng:

Ở mỗi xe nâng thông thường chỉ có chức năng cơ bản là nâng – hạ hàng hoá. Với những sản phẩm, hàng hoá đặc biệt như: gỗ, sắt thép dạng ống tròn, vật liệu xây dựng,… cần có kèm chức năng lật đổ hay còn gọi là gật gù.

Với thiết kế và tính chất hoạt động dựa trên nền tảng hệ thống thuỷ lực, vật liệu của khung gật gù được chế tạo bằng thép không gỉ, chịu được lực tải cao.

Hệ thống gật gù được thiết kế vận hành với khả năng ngả ra phía trước 45 độ và thu về phía sau 25 độ.

Với hành trình hoạt động này, sau khi hàng hoá được nâng lên sẽ được giữ lại không bị đổ ngược ra phía trước nhờ việc giàn nâng nghiêng về sau cùng với càng nâng, giữ được hàng hoá cố định trên giàn nâng.

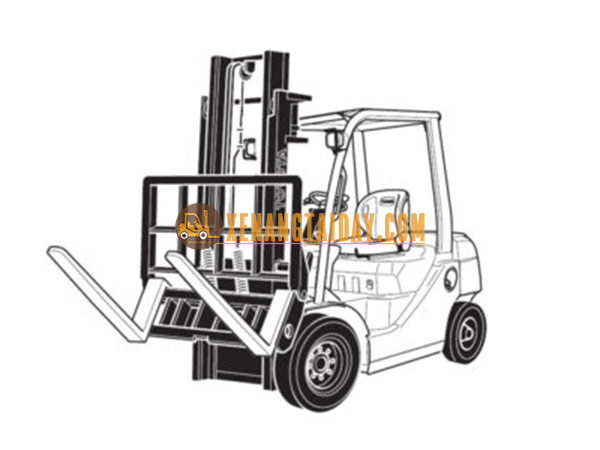

Xe nâng với chức năng gật gù

Xe nâng với chức năng gật gù

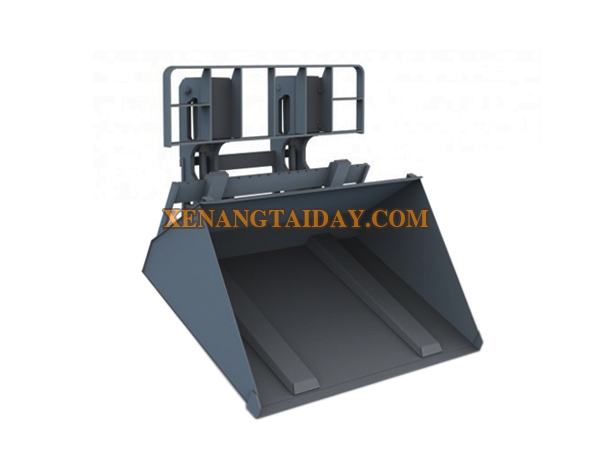

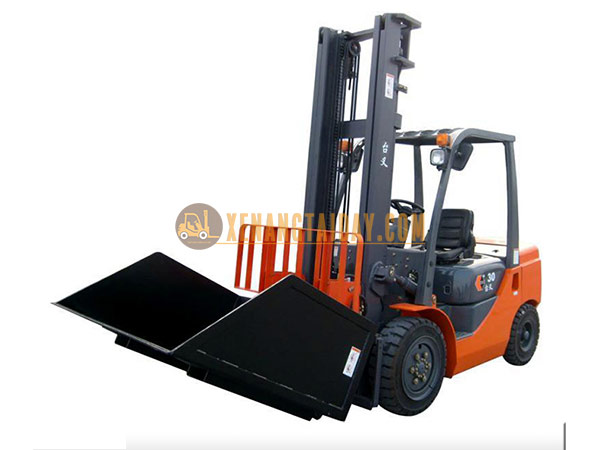

Bên cạnh kết hợp cùng với càng nâng, hệ thống gật gù còn có thể kết hợp cùng với gầu xúc. Với việc kết hợp gầu xúc cùng chức năng gật gù, các sản phẩm vật liệu xây dựng như cát, đá, các vật liệu – sản phẩm lỏng, công tác xử lý môi trường,… sẽ được vận chuyển, thao tác dễ dàng hơn.

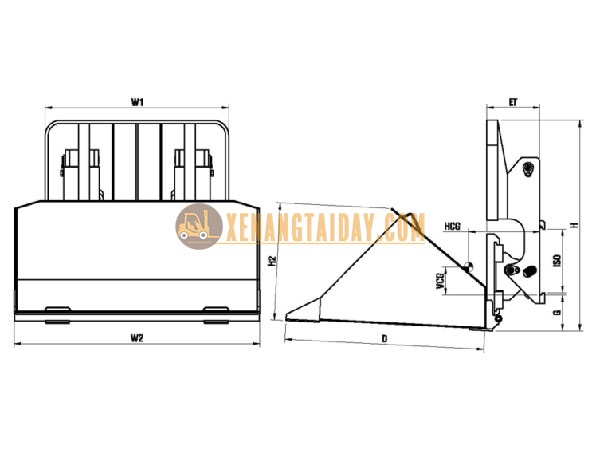

Cấu tạo của gầu gật gù

Cấu tạo của gầu gật gù

II. Phân loại, cấu tạo và nguyên lý hoạt động của chức nâng gật gù:

Tuỳ loại hàng hoá và mức độ tải trọng vận hành mà chúng ta có 2 loại: càng gật gù 1 xylanh để nâng hạ hàng hoá nhẹ và loại càng gật gù 2 xylanh để nâng hạ hàng hoá nặng.

III. Cấu tạo và nguyên lý hoạt động:

Về cấu tạo và nguyên lý hoạt động, hệ thống này tương tự như khung nâng cơ bản được cấu tạo gồm giàn nâng, xy lanh đẩy, càng nâng hoặc gầu xúc.

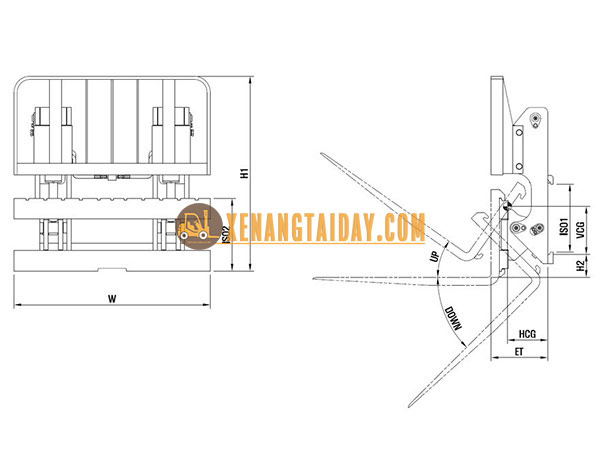

Tầm hoạt động của bộ gật gù

Tầm hoạt động của bộ gật gù

Nguyên lý hoạt động tương tự cách vận hành nâng hạ, người lái vẫn tác động lên cần điều khiển, từ đó van thuỷ lực sẽ đóng mở các vị trí tương ứng, cho phép dầu thuỷ lực đi đến xylanh đẩy. Lúc này, càng nâng hay gầu xúc sẽ ngả ra hay thu vào tuỳ vào thao tác của người điều khiển.
