Hãy cùng XENANGTAIDAY.COM tìm hiểu về khung xe nâng hàng nhé!
Khung xe nâng là một trong những bộ phận trọng yếu nhất của xe nâng hàng. Đây chính là trụ chịu lực chính, giúp nâng – hạ – di chuyển tải trọng theo phương thẳng đứng, ảnh hưởng trực tiếp đến hiệu suất, an toàn và tuổi thọ của xe nâng. Bài viết này sẽ giúp bạn hiểu rõ từ khái niệm, cấu tạo, nguyên lý hoạt động, phân loại đến cách chọn khung xe nâng phù hợp với nhu cầu thực tế.

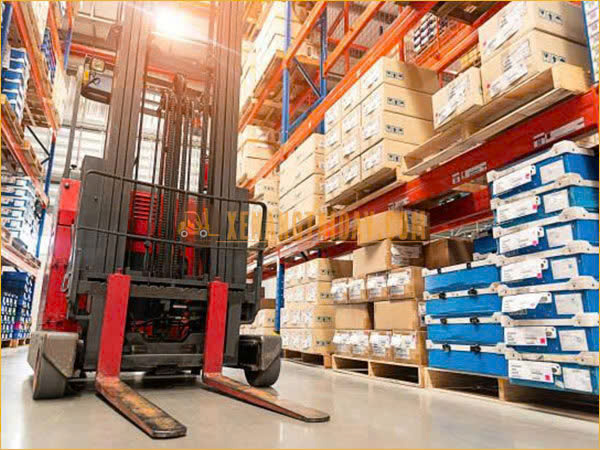

Khung xe nâng hàng đóng vai trò quan trọng
1. Khung xe nâng là gì?
Khung xe nâng là cấu trúc kim loại nằm ở phía trước thân xe, dùng để nâng và hạ hàng hóa thông qua các cơ chế thủy lực và hệ thống dây xích – ròng rọc. Nó thường được chế tạo từ thép chịu lực cao, có tiết diện thường là hình chữ “C” vững chắc để chịu tải nặng và hoạt động liên tục trong môi trường công nghiệp.
Khung này còn được gọi là trụ nâng, vì nó là phần chịu lực chính và quyết định khả năng nâng hàng của cả xe nâng. Nếu so sánh với cấu trúc tổng thể của xe nâng thì khung nâng chính là xương sống kỹ thuật, nơi mọi lực nâng – hạ đều tập trung và hoạt động.

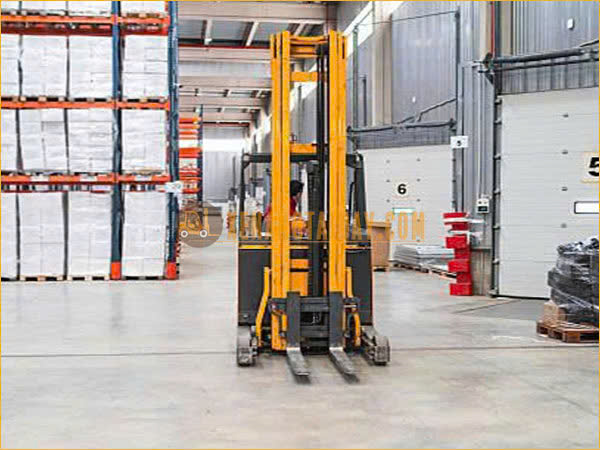

Khung xe nâng được quan sát từ xa
2. Cấu tạo chính của khung xe nâng
Khung xe nâng có cấu tạo phức hợp, gồm nhiều phần kết hợp với nhau để đảm bảo khả năng nâng cao, ổn định và an toàn:
– Thanh trụ chính
Hai hoặc nhiều thanh trụ dọc theo chiều cao, chịu lực chính và dẫn hướng cho phần nâng – hạ. Các thanh này thường là thép cường lực, thiết kế dạng chữ “C” giúp tăng độ cứng và khả năng giảm sai lệch khi vận hành.

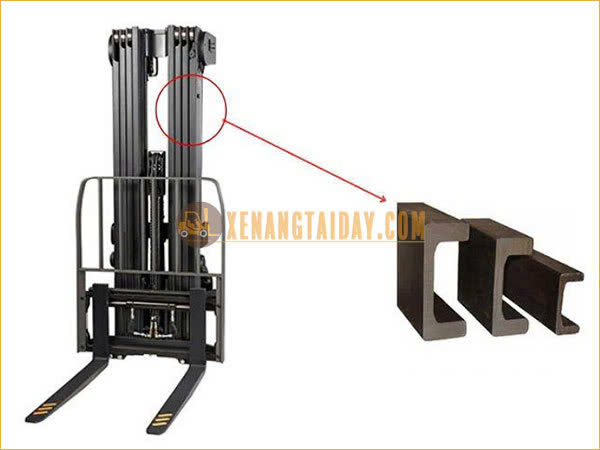

Thanh trụ chính có hình chữ C
– Hệ thống xi lanh thủy lực
Xi lanh thủy lực được đặt ở giữa hoặc hai bên khung. Khi bơm thủy lực hoạt động, piston trong xi lanh sẽ đẩy khung nâng lên cao. Đây là nguồn tạo lực chính để nâng tải nặng.

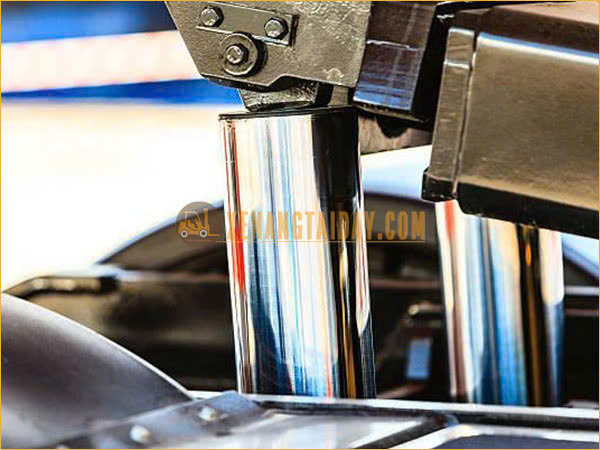

Ống xi lanh thuỷ lực trên khung xe nâng
– Hệ thống dây xích và ròng rọc
Dây xích kết nối giữa xi lanh và các tầng khung giúp truyền lực nâng đều và mượt. Ròng rọc hỗ trợ chuyển hướng lực và giảm ma sát.

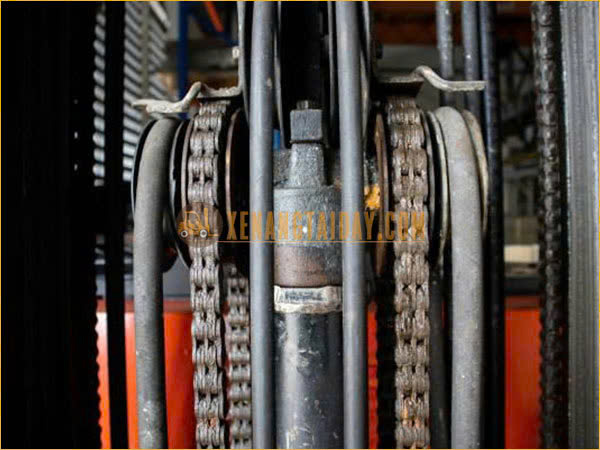

Xích khung xe nâng
– Con lăn và ray dẫn hướng
Các con lăn di chuyển bên trong ray giúp khung di chuyển trơn tru khi nâng/thả hàng, giảm mài mòn và kéo dài tuổi thọ bộ phận.
3. Nguyên lý hoạt động của khung xe nâng
Khung nâng hoạt động dựa trên hệ thống thủy lực kết hợp với dây xích và ròng rọc:
3.1 Hệ thống thủy lực tạo lực nâng:
Khi người lái yêu cầu nâng tải, bơm thủy lực sẽ đẩy dầu vào xi lanh, tạo ra áp lực đẩy piston mở rộng, giúp nâng khung và càng.
3.2 Truyền động vào dây xích và ròng rọc:
Áp lực từ xi lanh được truyền qua hệ thống xích – ròng rọc để nâng tầng khung và càng với lực đồng đều, giúp hàng hóa được nâng an toàn và chính xác.

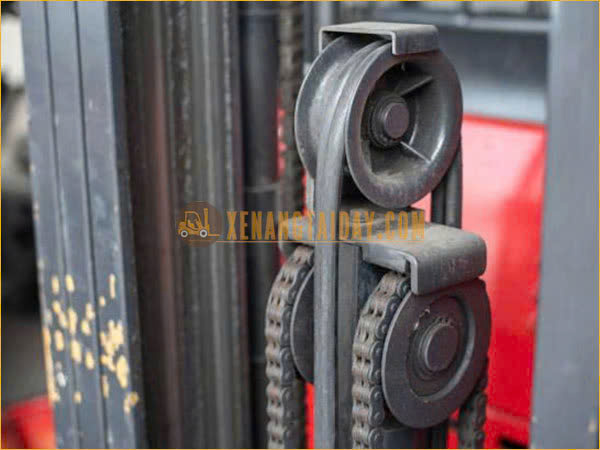

Ròng rọc
3.3 Hạ tải an toàn:
Khi giảm áp thủy lực, xi lanh co lại, kéo khung và càng hạ xuống từ từ theo trọng lượng tải, đảm bảo không xảy ra tụt đột ngột.
Nhờ nguyên lý hoạt động này, khung xe nâng giúp xe nâng có thể chuyển tải trọng lớn lên cao một cách hiệu quả mà không cần động cơ quá mạnh – đây là ưu điểm lớn của thiết kế xe nâng hiện đại.
4. Các loại khung xe nâng phổ biến
Khung nâng trên thị trường hiện nay được phân biệt chủ yếu theo số tầng và khả năng nâng của chúng. Mỗi loại phù hợp với từng môi trường làm việc khác nhau:
4.1 Khung nâng 2 tầng (Duplex Mast)
Khung nâng 2 tầng gồm 1 tầng cố định và 1 tầng di động. Đây là loại đơn giản nhất và thường được sử dụng trong các ứng dụng nâng hàng thông thường, không quá cao.
Ưu điểm:
Chi phí thấp, dễ bảo trì
Tầm nhìn phía trước rộng
Nhược điểm:
Chiều cao nâng giới hạn

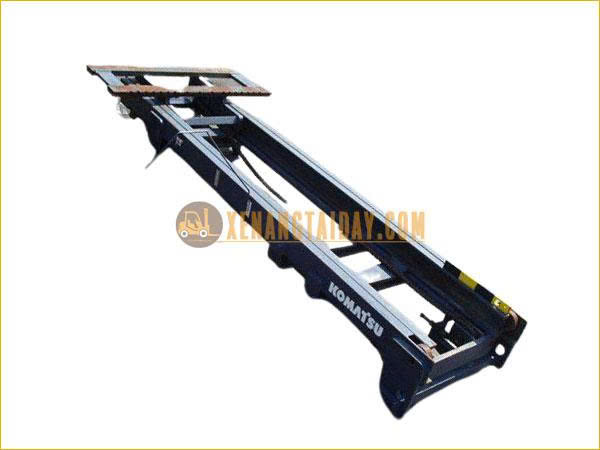

Khung 2 tầng nâng
4.2 Khung nâng 3 tầng (Triplex Mast)
Khung nâng 3 tầng gồm 1 tầng cố định và 2 tầng di động, có khả năng nâng cao hơn và thường được sử dụng trong kho hàng cao tầng hoặc các hệ thống kệ siêu thị.
Ưu điểm:
Nâng cao tốt hơn, linh hoạt sử dụng
Phù hợp với nhiều không gian kho bãi
Nhược điểm:
Tầm nhìn phía trước đôi khi bị hạn chế hơn khung 2 tầng

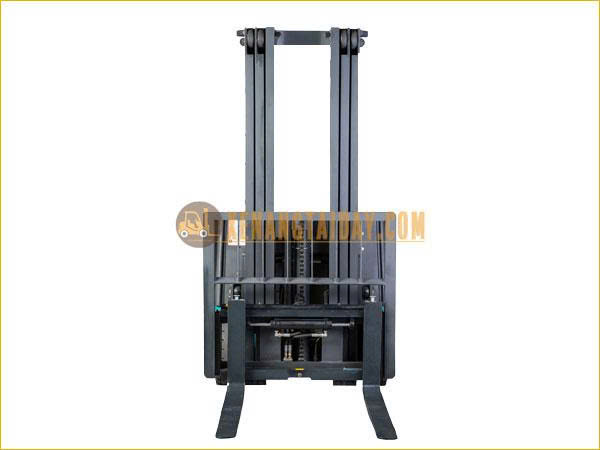

Khung nâng 3 tầng
4.3 Khung nâng 4 tầng (Quadruplex Mast)
Khung nâng 4 tầng là loại nâng cao cấp nhất, có 3 tầng di động, cho phép nâng hàng hóa lên độ cao tối đa trong kho – phù hợp với hệ thống kệ cao và kho lớn chuyên nghiệp.
Ưu điểm:
Khả năng nâng hàng rất cao
Tiết kiệm không gian kho
Nhược điểm:
Cấu trúc phức tạp, chi phí bảo trì cao hơn
Tầm nhìn hạn chế nhất

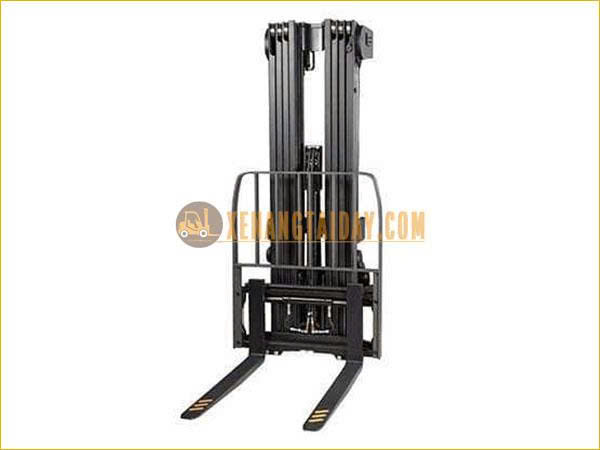

Khung nâng 4 tầng
5. Cách chọn khung xe nâng phù hợp
Việc chọn đúng khung xe nâng sẽ giúp tối ưu hiệu suất, giảm nguy cơ hỏng hóc và đảm bảo an toàn trong quá trình sử dụng. Dưới đây là những yếu tố quan trọng cần cân nhắc:
– Chiều cao nâng cần thiết
Xác định chiều cao tối đa bạn cần nâng hàng (ví dụ: kệ cao bao nhiêu mét). Khung 3 tầng hoặc 4 tầng thường phù hợp cho kho cao; khung 2 tầng phù hợp kho thấp.
– Chiều cao khi thu gọn
Đây là yếu tố quan trọng nếu xe nâng phải chuyển vào container hoặc không gian trần thấp. Khung 3 và 4 tầng thường có chiều cao thu gọn tốt hơn.

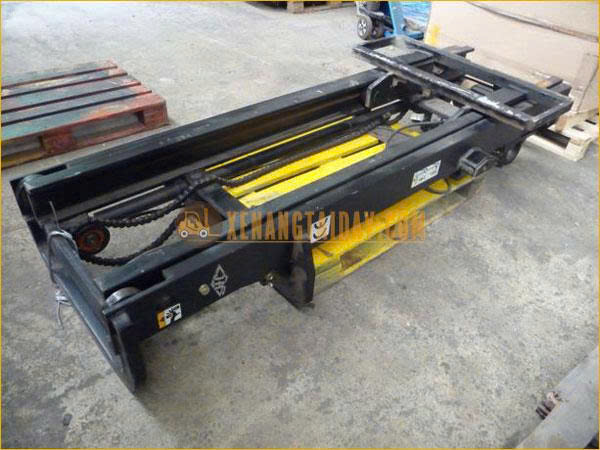

Lựa chọn khung phù hợp với xe nâng
– Tần suất nâng – hạ trong ngày
Nếu công việc nâng hàng diễn ra liên tục, chọn khung có độ bền cao và hệ thống thủy lực ổn định sẽ tiết kiệm chi phí bảo trì.
– Điều kiện kho bãi
Kho có lối đi hẹp, trần thấp, yêu cầu phạm vi nâng linh hoạt… tất cả đều cần xem xét khi chọn khung xe nâng phù hợp.
6. Ứng dụng thực tiễn của khung xe nâng
– Trong kho hàng & logistics
Khung nâng giúp xếp chồng hàng hóa lên kệ cao, di chuyển pallet nặng và hỗ trợ tối ưu luồng vật tư trong kho.

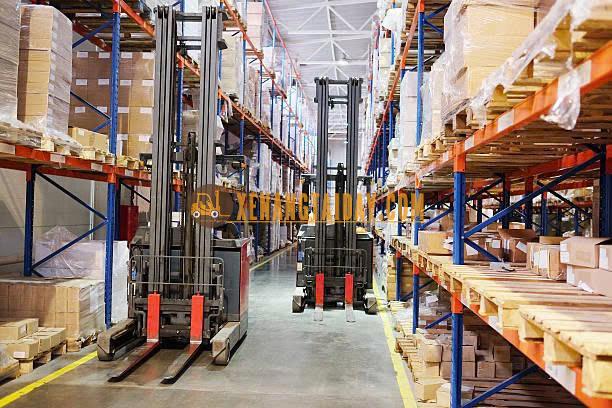

Xe nấng khung 3 tầng hoạt động trong kho logistic
– Trong sản xuất công nghiệp
Các nhà máy sản xuất cần vận chuyển nguyên liệu và thành phẩm lên khu vực lưu trữ cao hoặc băng chuyền.

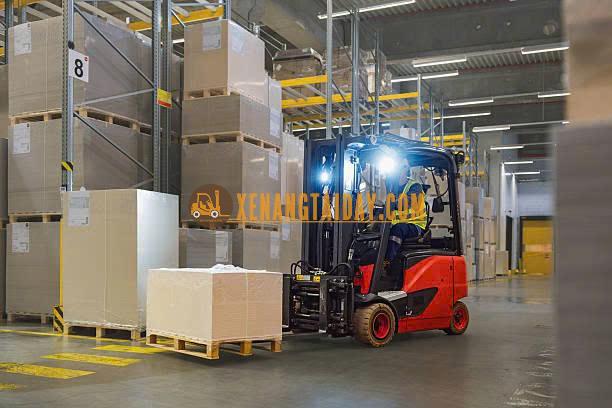

Xe nâng 3 tầng hoạt động trong kho thành phẩm
– Trong thương mại & siêu thị
Xe nâng có khung nâng phù hợp giúp cửa hàng sắp xếp hàng hóa kệ cao một cách nhanh chóng, tiết kiệm thời gian.
7. Kết luận
Khung xe nâng đóng vai trò trung tâm trong mọi hoạt động nâng hạ của xe nâng hàng. Việc hiểu rõ khái niệm, cấu tạo, nguyên lý hoạt động và cách chọn đúng loại khung sẽ giúp doanh nghiệp tối ưu luồng vật tư, tăng hiệu suất vận hành và giảm chi phí bảo trì. Khi đầu tư đúng khung xe nâng, bạn không chỉ đảm bảo hiệu quả công việc mà còn nâng cao an toàn vận hành trong mọi điều kiện kho bãi.
